Avaliação Técnica e Forense
Avaliação técnica e forense de eventos reais, com reprodução dos registros por modelagem e proposição de soluções para perdas operacionais, danos a equipamentos e sinistros.
Os entregáveis - Diagnóstico de causa raiz, análise de oscilografias, reprodução do evento por simulação, avaliação de esforços elétricos, plano de mitigação e relatório técnico forense.

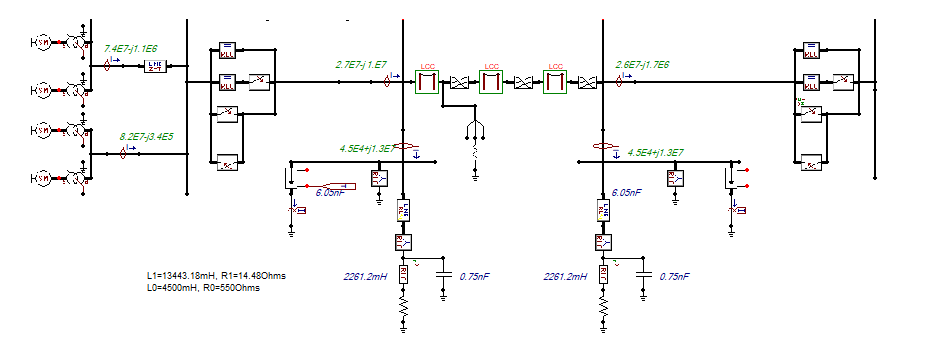

Modelagem de Eventos
Reconstituição precisa de falhas e eventos reais via simulação digital.
Perdas Operacionais
Análise detalhada de causas raiz para redução de perdas e interrupções.
Danos a Equipamentos
Investigação técnica de avarias em grandes máquinas e transformadores.
Análise de Sinistros
Suporte técnico especializado para perícias e processos de seguros.
Estudo de Caso
Ressonância durante o religamento monopolar com perda da linha
Descrição do evento
Para reatores monofásicos por fase diretamente aterrados, a reatância de sequência zero é igual à reatância de sequência positiva; no entanto, para reatores trifásicos em estrela aterrados, dependendo do tipo de núcleo, pode apresentar reatância de sequência zero e positiva, conforme indicado no relatório de ensaios realizados pelo fabricante ao conjunto de reatores de fase em análise.
Nos terminais da LT, foram recuperados os oscilogramas das proteções REL531 e SEL 421. O relé que opera como religador em STV é o REL 531.
Nos oscilogramas de ambos os relés, constatou-se que ambas as proteções operaram adequadamente; ambas as proteções dispararam a fase B iniciando um ciclo de religamento monofásico que foi concluído com sucesso. No entanto, na maioria das manobras, ocorre desligamento definitivo devido a sobretensões (1,43pu) durante o tempo morto. Todos os sinais digitais internos do relé estão normais.

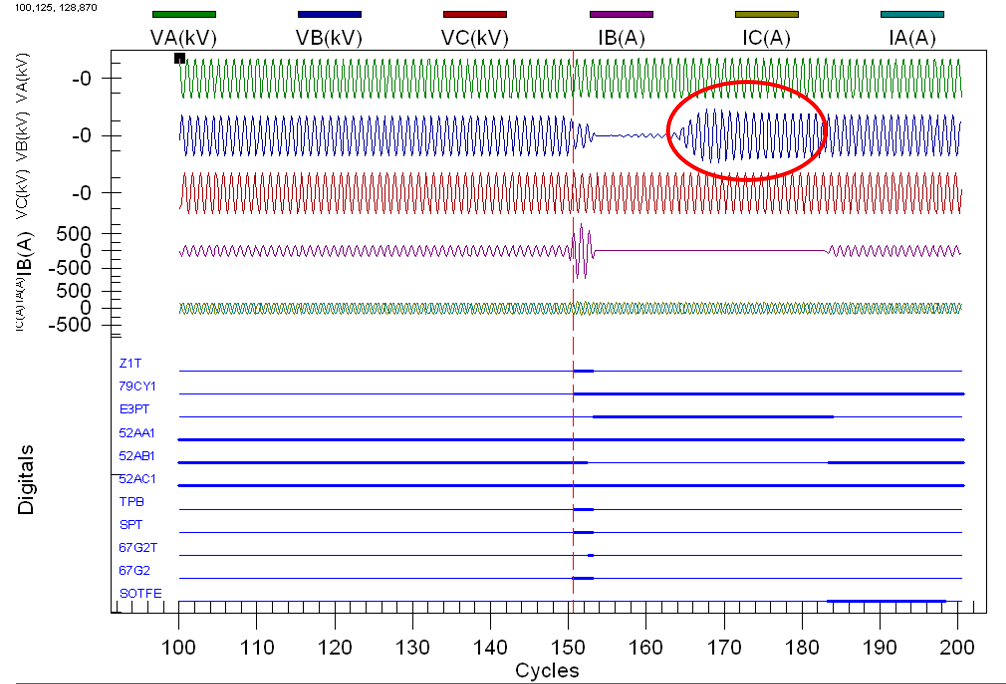

Registro do Fenômeno

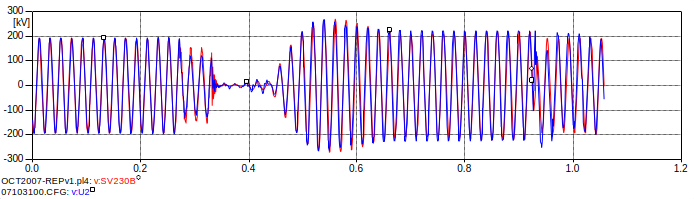

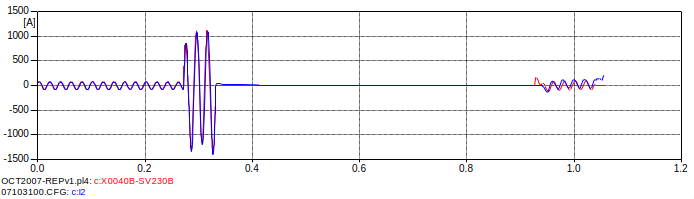

Reprodução e comparação de resultados do modelo e registro

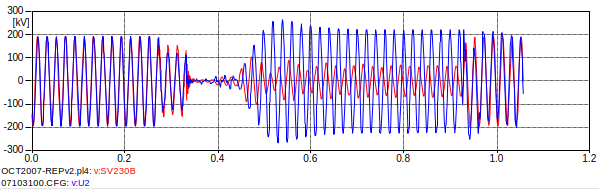

Resultados da solução
Se seu projeto precisa de ajuda consultiva em:
- Falhas severas em transformadores de potência
- Falhas em para-raios e dispositivos de proteção
- Falhas em transformadores de potencial
- Falhas em transformadores de corrente
- Falhas em MOVs e bancos de capacitores série
- Falhas operativas: danos e degradação de desempenho de transformadores
- Falhas operativas: danos e degradação de desempenho de reatores de linha
- Falhas operativas: danos e degradação de desempenho de barras
- Problemas de aterramento
- Problemas de ressonância
- Projeto de filtros elétricos
- Avaliação técnica e análise forense em sistemas elétricos
